永磁體一般是作為磁場源，在一定的空間內(nèi)來提供恒定磁場，對于一些精密的儀器儀表和磁性器件來說，磁體磁場的穩(wěn)定性至關(guān)重要，它會

直接影響儀器的精度和可靠性。但是，在外界條件如：溫度、時間、電磁場、機(jī)械振動或沖擊、射線、化學(xué)作用等等變化的情況下，磁體性

能可能會發(fā)生變化。環(huán)境條件變化引起的磁性能的變化主要在兩個方面：

1、磁疇結(jié)構(gòu)變化引起的磁性能變化（也稱為磁時效），這種變化是可逆的，當(dāng)磁體再一次磁化或充磁時，磁體的性能大部分可恢復(fù)。

2、磁體的顯微組織變化引起的磁性能變化（也稱為組織時效），這種變化是不可逆的，當(dāng)磁體再一次磁化或充磁時，磁體性能不能恢復(fù)。

任何環(huán)境條件變化引起的磁體磁性能改變都包括磁時效和組織時效兩種。

磁體的穩(wěn)定性包括了溫度穩(wěn)定性、時間穩(wěn)定性、振動與沖擊穩(wěn)定性、電磁場穩(wěn)定性與化學(xué)穩(wěn)定性等方面，一般用磁體性能參數(shù)的變化量來描

述（如溫度每升高1℃剩磁變化百分之幾，室溫條件下磁體剩磁每年衰減多少）。

磁體的使用環(huán)境條件不同，所要求的性能穩(wěn)定性也不同，例如航天器上使用的磁體普遍關(guān)注振動和沖擊條件下的性能穩(wěn)定性，同時也要求在

射線、溫度與時間條件下穩(wěn)定；要在酸、堿環(huán)境下，或在濕度較大的環(huán)境下（濕熱、鹽霧等）工作的磁體，一般要求其具有化學(xué)穩(wěn)定性；而

在工作環(huán)境溫度有變化的地方，都關(guān)注磁體是否具備溫度穩(wěn)定性。

                                                                                               永磁體的溫度穩(wěn)定性

用永磁材料制造的儀器設(shè)備一般很難在恒定的溫度下工作，而環(huán)境溫度改變對磁體磁性能有直接的影響，為了使儀器設(shè)備在溫度變化時能正

常工作，在設(shè)計磁路時，需要知道磁體磁性能隨溫度的變化量。

為了定量的反映溫度對磁體性能的影響程度，人們定義了一些與環(huán)境溫度相關(guān)的溫度穩(wěn)定性參數(shù)，如剩磁溫度系數(shù)αBr、內(nèi)稟矯頑力溫度系數(shù)

αHcJ、開路磁通密度的可逆損失Lrev和不可逆損失Lirr、開路磁通密度的可逆溫度系數(shù)、耐熱溫度或最高連續(xù)工作溫度Tm等，其中剩磁溫度系

數(shù)αBr、內(nèi)稟矯頑力溫度系數(shù)αHcJ是商用永磁體必須提供的性能指標(biāo)之一。

剩磁溫度系數(shù)和內(nèi)稟矯頑力溫度系數(shù)

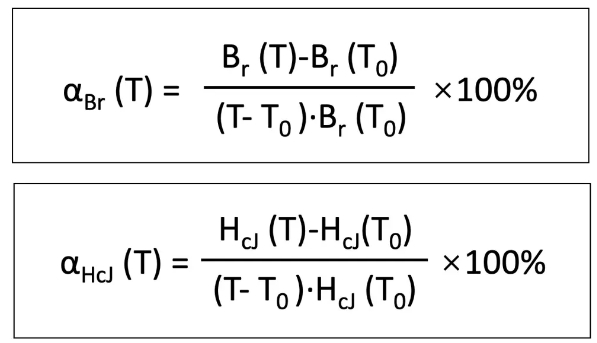

溫度系數(shù)顧名思義，就是物理量隨溫度的相對變化率，從參考溫度T0到某個高溫T的溫度區(qū)間，剩磁溫度系數(shù)和內(nèi)稟矯頑力溫度系數(shù)的定義如

下，單位為%/℃。

其中，Br(T)和Br(T0)分別是在溫度T和參考溫度點(diǎn)T0的剩磁（HcJ同理），通常選擇室溫或20℃作為T0，而高溫T的數(shù)值需要根據(jù)使用環(huán)境由供

需雙方確定。如果αBr是正的，表示隨溫度升高剩磁增高；如果它是負(fù)的，表示隨溫度升高剩磁降低。

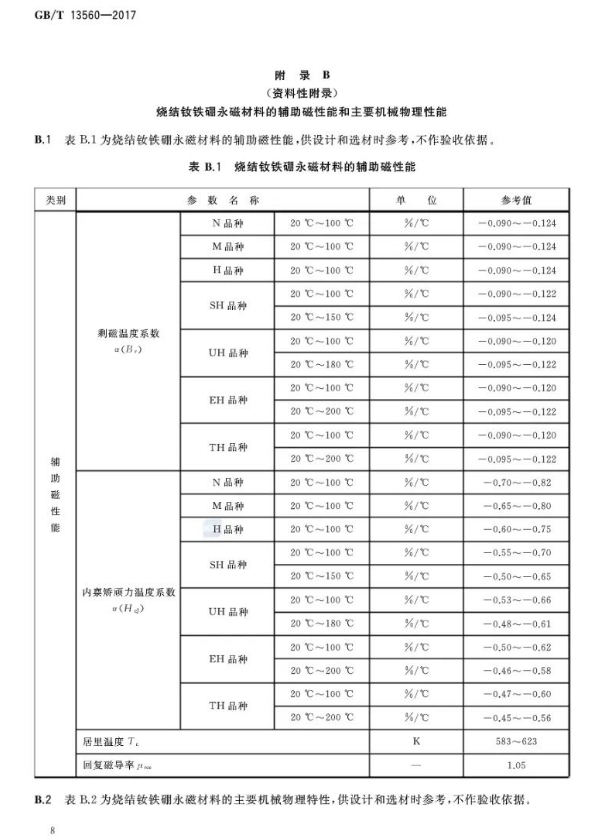

下圖是燒結(jié)釹鐵硼永磁材料國家標(biāo)準(zhǔn)（GB/T13560-2017）中對各牌號永磁體剩磁溫度系數(shù)和內(nèi)稟矯頑力溫度系數(shù)的參考值規(guī)定。

可逆溫度系數(shù)

磁體通常在有氣隙的開路狀態(tài)下工作，開路剩磁（或稱開路磁通）隨溫度變化的特征更具實際意義。當(dāng)環(huán)境溫度從室溫T0開始升高到某給定溫

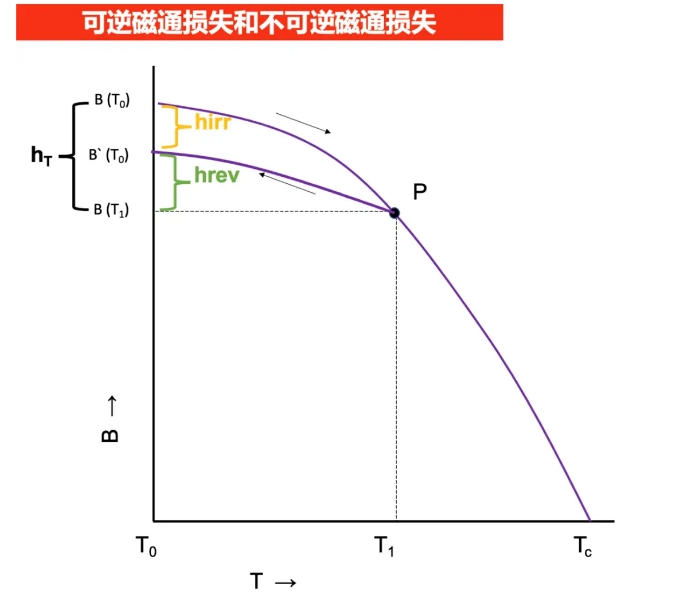

度T1時，開路磁通從B(T0)下降到B(T1)，如果溫度再回到室溫T0，開路磁通一般會恢復(fù)到比B(T0)低一些的B`(T0)值，如下圖。實驗證明當(dāng)溫度在

T0和T1間反復(fù)變化，并且ΔT不十分大時，B的變化是線性可逆的，即下圖PB`(T0)線。

在整個升溫過程中，磁通從室溫到高溫的總磁通損失為hT=(B(T1)- B(T0))/B(T0)×100%，它可分解為兩個部分：

可逆磁通損失 hrev=(B(T1)-B`(T0))/B`(T0)×100%和不可逆磁通損失 hirr=(B`(T0)- B(T0))/B(T0)×100%。

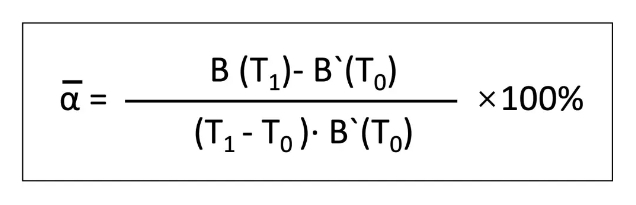

由PB`(T0)線可知，當(dāng)溫度在T0～T1的范圍內(nèi)變化時，B的變化是線性的。開路磁通的平均可逆損失以可逆溫度系數(shù)α來表示。

在溫度系數(shù)這個大的概念中要特別注意區(qū)分溫度系數(shù)、可逆溫度系數(shù)和不可逆溫度系數(shù)這幾個小概念之間的差異哦。

老化處理可以顯著地降低hT、hirr、hrev和α。永磁體在使用或測試前進(jìn)行老化處理（在某一溫度加熱一段時間）可以使磁鐵的不穩(wěn)定組織得到

消除。老化處理的溫度和時間需根據(jù)磁體的種類、用途等方面來確定。

可逆溫度系數(shù)αB (T)或剩磁溫度系數(shù)αBr (T)取決于材料的內(nèi)稟磁性，通過添加一些元素可以改變磁性主相的飽和磁化強(qiáng)度與溫度的關(guān)系，即可改

變磁體的溫度系數(shù)，例如在釹鐵硼磁體中用部分Co取代Fe，可以顯著提高主相的居里溫度；用Dy取代部分Nd，αB (T)也會得到改善。
